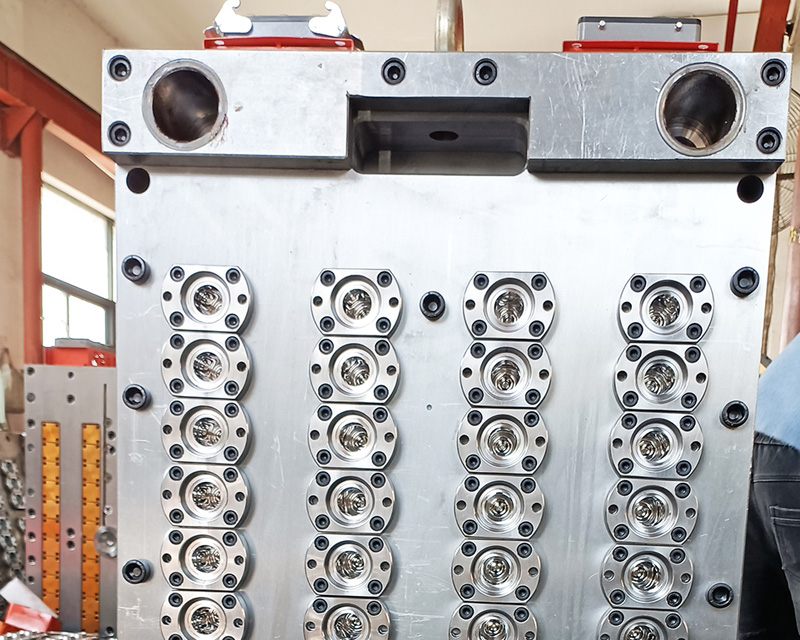

48腔热流道塑料注射PET瓶胚模具

2024/3/12

A、研发能力

拥有强大的研发团队,能够制造1腔到144腔的PET瓶胚模具,包括PET瓶胚注塑系统。 同时我们可以特别根据客户的注塑机制造PET瓶胚模具。 我们还设计冷件、热流道和其他主要可更换部件,以固定在进口瓶坯模具上。

B、模具特点:

1. 瓶胚模具的特点。 不采用阀门浇口切割,降低人工成本。

2、先进的热流道系统,保证较低的AA值。

3、设计合理的冷水通道,提高冷却效果,缩短循环时间。

三、材质

1、瓶坯模具主要部件采用S136材料(瑞典ASSAB)。

2、模架采用进口P20。 板法可有效避免腐蚀并确保预成型模具的长使用寿命。

3、采用德国进口真空炉对部件进行热处理,保证部件硬度HRC45-HRC48。

D、先进的加工设备

多台机床均从美国、日本进口,如加工中心、数控车床、电火花加工等。 这些都提高了加工精度,互换性好,偏心率低≤0.10mm(加工长度≤100)。

E、电加热元件

1.德国Hotset加热元件。

2、德国智能温度控制器(PID连续功率控制)。

3、根据客户要求提供温度控制器和电压控制器

F、完善的检验手段。

检验工具有投影仪、硬度计、应力测试仪、偏心测试仪、电天平等检验工具。

螺杆颈严格按照可口可乐标准制造和检验,螺杆颈已达到可口可乐标准。

G、售后服务

专业的售后技术人员和良好的信用保证了机器的稳定运行。

手机 13857632520

pet details

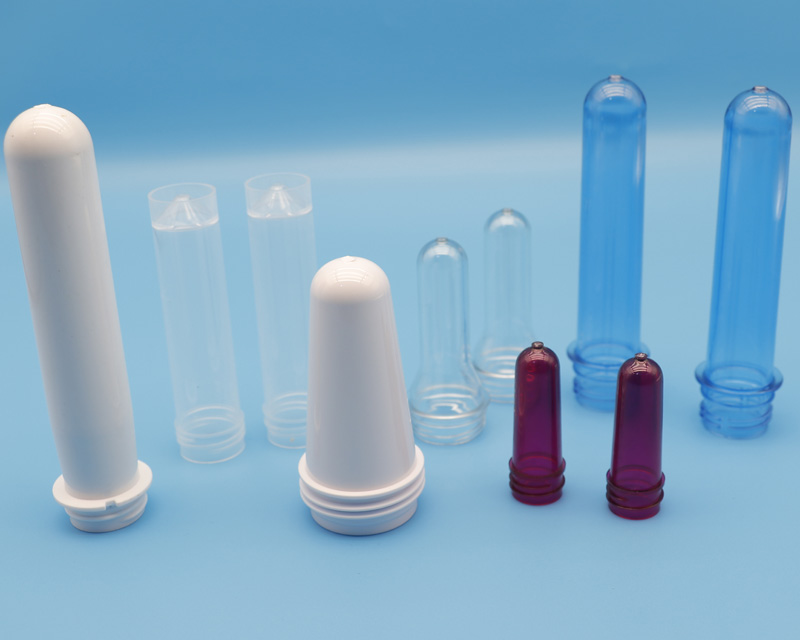

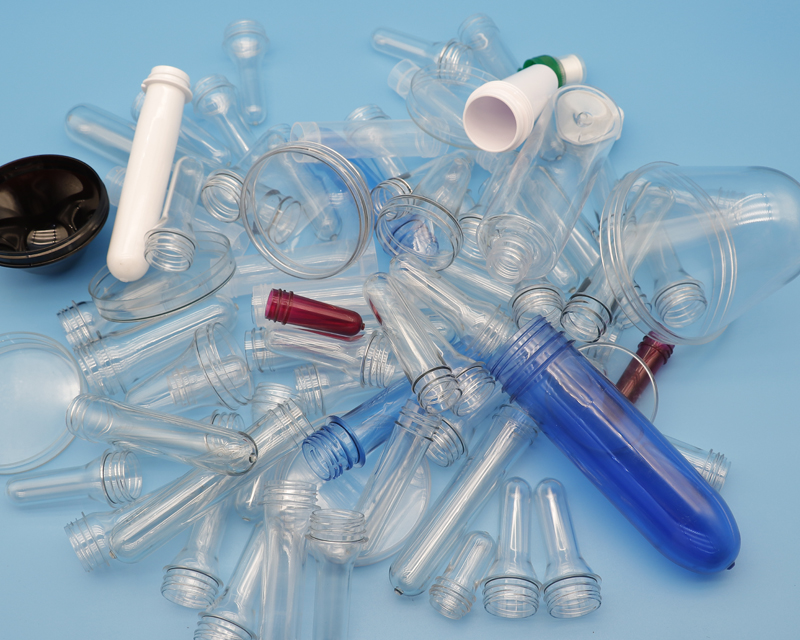

我们是该行业的先驱之一,致力于为我们尊敬的客户提供 72 腔PET瓶坯模具。 所提供的瓶坯模具广泛用于各种 PET 瓶的生产,并确保其均匀性和尺寸精度。 这些瓶坯模具的制造采用优质原材料和先进技术。
瑞罗模具,行家之选
如果您也和模具行业交道多年,那么请选择瑞罗!因为我们更有优势!
先进设备:采用CAD/CAE/CAM设计软件系统,以及多级锥度定位系统,能保证塑料瓶胚的厚度一致、瓶胚的形状根据塑料瓶样进行优化拉伸设计,以确保最终的塑料瓶成型质量。技术先进,精密精准。
人才经验:我们拥有一支经验丰富的技术团队,不仅拼实力,更拼经验。
高效节能:瓶坯数量从一出一到一出72,并采用电脑模拟拉伸测试设计,提高吹瓶成品率,热流道设计,加热均匀,提高成品率。同时免剪浇口,降低了用工率和劳动强度。真正用料省、出活快、质量好。
使用寿命:模具注腔、注芯采用瑞典原厂预热处理优质专用模具钢制造,螺纹口材料选用进口氮化钢,硬度高,模具使用寿命保证在300万模次以上。
质量恪守:以市场为目标,以质量求生存,以诚信谋发展是本企业宗旨;科学管理、精心制作、保证质量、客户满意是本企业的质量方针!
完善服务:业务精英代表、专业技术工程师,以及多家代理机构,随时为国同内外客户朋友提供业务咨询、技术支持、及售后服务。提供贯穿于模具设计、制作及使用全过程的一站式服务,省心省力。
pet details
腔数22g Preform Length:94mm32g Preform Length:120mm42g Preform Length:130mm
尺寸(mm)重量(kg)尺寸(毫米)Weight(kg)尺寸(mm)重量(kg)
4(1*4)500*290*430550500*290*445600500*290*455680
6(2*3)430*370*400760430*370*415850430*370*425900
8(2*4)490*370*435810490*370*450900490*370*460970
12(2*6)630*370*4351020630*370*4501100630*370*4601180
12(2*8)750*370*4801240750*370*4951350750*370*5051450
24(3*8)830*440*5001880830*440*5151950830*440*5252060
32(4*8)830*580*5152360830*580*5302250830*580*5452600
48(4*12)1065*580*52529301065*580*54030501065*580*5553150
72(6*12)1140*830*56043201140*830*57544501140*830*580
pet details

PET瓶胚模具特点
1. 模板为 4G13 或 P20不锈钢经过预硬化处理。 型芯、型腔和颈部螺钉均采用 S136 高强度、耐腐蚀不锈钢制成。 模板一次加工完成,保证成型孔与导套的同心度,保证模具结构紧凑。
2. 每个单芯和型腔均采用螺旋冷却设计,有助于缩短周期时间,提高生产效率,节省成本。 开合拉板采用轴承滑轨式落瓶,结构可靠。 并且是滑块、推板、顶出高度集成的工艺。 所有滑动部件表面镶嵌自润滑铜合金,确保摩擦效率低、耐磨性强。
3. 每个腔体独立自锁,保证最终瓶坯生产的精度高、缺陷少。 拆装方便。
4. 偏心调节系统,保证瓶坯厚度差 0.10毫米。 采用双锥体定位原理,保证了较高的制造精度,确保产品不出现飞边、大小不一、不规则等缺陷。
5. 经验丰富的设计师根据客户样品,用UG、Pro-E设计瓶坯模具; 瓶坯厚度和高度设计合理、完美,确保最终瓶子重量轻但手感坚硬。
6. 热流道阀式浇口系统完美采用; 无需剪瓶坯尾部,节省人工成本。
7. 热流道系统采用中国先进品牌或进口热流道系统品牌如Yudo/Mastip/Hasco等。 每个腔体都有独立的温度控制和加热系统。 可以防止瓶坯上出现白色缺陷,提高塑料制品的质量。
8. 客户服务:一年免费保修,终身技术支持服务。

瓶胚模具 腔数 结构 尺寸 重量 排列

28/30mm

caliber 15-35g

4C 针阀 420*260*450mm 270kg 1
6C 针阀 530*260*450mm 340kg 1
8C 针阀 420*360*460mm 380kg 2
12C 针阀 530*360*460mm 480kg 2
16C 针阀 700*360*480mm 660kg 2
20C pressure ports Self-Locking 820*340*370mm 560kg 2
24C 针阀 820*470*500mm 1000kg 3
32C 针阀 820*570*500mm 1300kg 4
48C 针阀 1094*620*587mm 2200kg 4
72C 针阀
96C 针阀 1250*1050*700mm 5000kg 6
PET preform
38mm/64g 6C 针阀 480*400*533mm 520kg 2
8C 针阀 550*400*533mm 640kg 2
16C 针阀 720*400*533mm 840kg 2
preform mould

油瓶

46mm/90-110g

4C 针阀
6C 针阀 530*420*550mm 660kg 2
8C 针阀 580*420*550mm 730kg 2
12C 针阀 720*370*550mm 800kg 2
广口 80mm/54g 2C 自锁 350*280*380mm 200kg 侧斜导柱
广口 100mm/69g 4C 自锁 510*450*400mm 500kg 侧斜导柱
广口 80mm/54g 6C 自锁 570*410*400mm 510kg 侧斜导柱
广口 120mm/60g 8C 自锁 736*478*400mm 780kg 侧斜导柱
广口 55mm/13g 12C 自锁 800*320*330mm 460kg 侧斜导柱
